Was ist ein Computer?
Das Mainboard verbindet die Teile
Ein gemeinsames Gehäuse macht aus Bauteilen noch kein System. CPU, RAM, dauerhafter Speicher und jedes angeschlossene Gerät brauchen echte elektrische Verbindungen, die Daten, Adressen, Steuersignale und Strom übertragen. Das Mainboard, auch Hauptplatine genannt, ist die zentrale Leiterplatte, die diese Verbindungen bereitstellt.
Verfolge eine Datei durch die Verbindungen
Öffne ein gespeichertes Bild und wende einen Filter an. So verläuft der Weg:
Das Laufwerk sendet das Bild und die Programmdaten über seinen Controller und die Verbindungen der Platine.
Die aktiven Daten werden im RAM abgelegt.
Die CPU holt Anweisungen und Daten aus dem RAM und schreibt Ergebnisse zurück.
Ein Grafikprozessor oder Anzeigesystem liest das Ergebnis und schickt Bildpunkte zum Bildschirm.
Vereinfacht, aber viel nützlicher, als Sockelnamen auswendig zu lernen. Bei jedem Schritt übergibt ein Bauteil etwas an ein anderes. Die Platine macht jede dieser Übergaben physisch möglich.
Was sich tatsächlich auf der Platine befindet
In einem typischen Desktop-PC sitzt die CPU in einem Sockel. Daneben stecken RAM-Module in Steckplätzen. Speicherlaufwerke und externe Geräte werden über eingebaute Anschlüsse oder Controller verbunden. Erweiterungssteckplätze nehmen zusätzliche Hardware wie eine Grafikkarte auf.

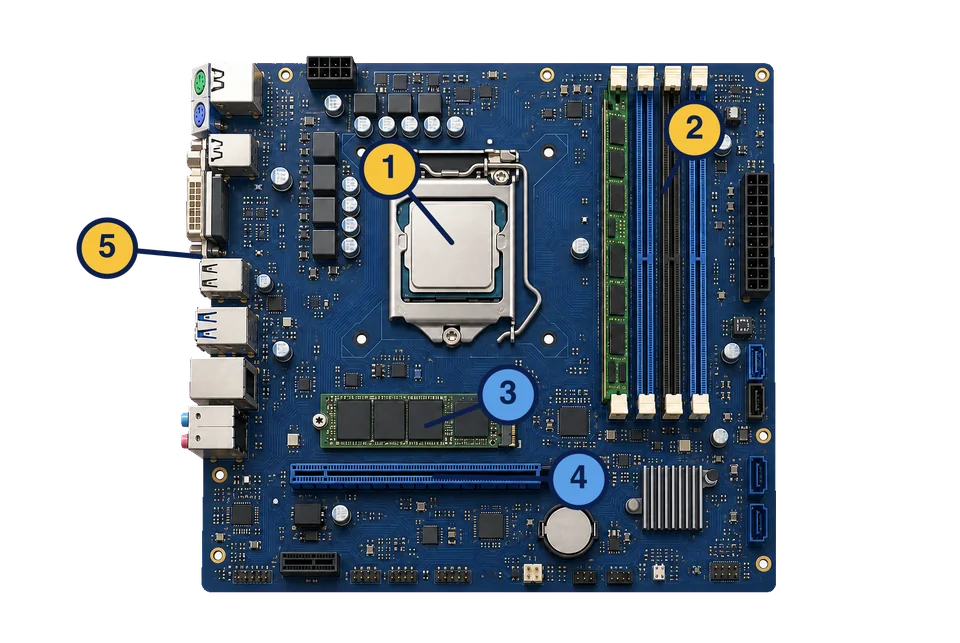

Das nummerierte Bild ist ein Beispiel, kein allgemeingültiger Aufbau. Finde darin fünf große Bereiche, statt dir jedes winzige Bauteil zu merken.
CPU und Sockel: Das silberne CPU-Gehäuse sitzt in seinem Sockel.
RAM-Steckplätze: Lange Steckplätze nehmen die Arbeitsspeichermodule auf.
Speicheranschluss: Auf dieser Platine ist eine kleine M.2-SSD eingebaut.
Erweiterungssteckplatz: Hier lässt sich zusätzliche Hardware wie eine Grafikkarte anschließen.
Externe Anschlüsse: Buchsen am Rand verbinden Geräte außerhalb des Gehäuses.
Platinen unterscheiden sich enorm. Ein Foto eines Computers ist deshalb kein Lageplan deines eigenen. Für diesen Kurs musst du keine Anschlussnamen, CPU-Typen oder ähnliche Einzelheiten kennen. Was bleibt, ist die Beziehung: Ein Bauteil braucht einen kompatiblen Anschluss und einen Kommunikationsweg zu anderen Bauteilen.

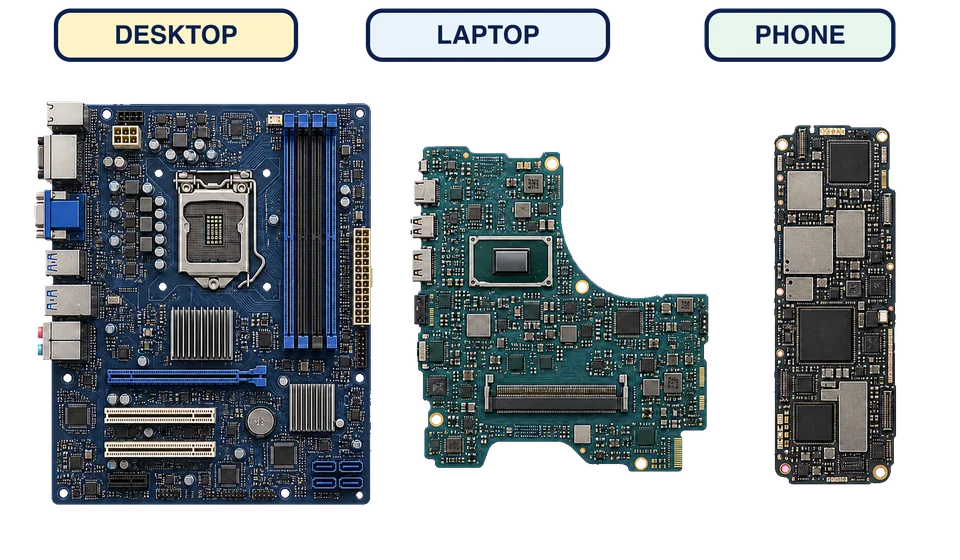

Laptops und Smartphones bringen viel mehr auf einer Platine oder in wenigen Chipgehäusen unter. Die drei Platinen unten sind nicht im selben Maßstab dargestellt. Vergleiche die Zahl austauschbarer Sockel und Steckplätze damit, wie dicht die Bauteile jeweils integriert sind.
Form und Verpackung ändern sich, die Aufgabe aber nicht: Jede Platine stellt weiterhin die Wege bereit, über die ihre Bauteile kommunizieren.
Das Mainboard verbindet, es befiehlt nicht
Das ist das Wichtigste, was du aus dieser Lektion behalten solltest: Das Mainboard überträgt Signale zwischen den Teilen. Es entscheidet nichts.
Die CPU führt Anweisungen aus. Das Laufwerk bewahrt Dateien auf. RAM hält bereit, was gerade verwendet wird. Das Mainboard liefert die Verbindungen und unterstützenden Schaltungen, über die diese Teile einander erreichen. Behalte den nützlichen Unterschied: Die Platine verbindet. Sie führt nicht die Anweisungen der Anwendung aus.
Ein Bildbearbeitungsprogramm wendet einen Filter auf ein Foto an. Welche Beschreibung stimmt?
Das zu unterscheiden hilft bei der Fehlersuche. Ein beschädigter Anschluss oder ein defektes Kabel ist ein Hardwareproblem. Eine Anwendung, die deine Kamera nicht nutzen kann, wird dagegen möglicherweise auf dem Weg durch Software oder Gerätezugriff blockiert. Prüfe die physische Verbindung und den Weg der Anfrage, bevor du entscheidest, wo der Fehler liegt.
Eine Frage bleibt, bevor eine dieser Formen der Fehlersuche möglich ist. Wenn du den Einschaltknopf einer vollständig ausgeschalteten Maschine drückst, liegt jedes Programm darauf als Daten auf einem Laufwerk. Nichts davon läuft. Also kann sich nichts selbst laden.
Was übernimmt das dann?
